انواع نمادهای هیدرولیکی

مقدمه

سیستم‌های هیدرولیک قلب تپنده بسیاری از صنایع و ماشین‌آلات هستند. از جرثقیل‌ها و ماشین‌آلات سنگین گرفته تا خطوط تولید صنعتی و تجهیزات معدنی، همگی برای انتقال قدرت از سیالات تحت فشار استفاده می‌کنند. اما چیزی که این سیستم‌ها را قابل فهم و قابل تعمیر می‌کند، وجود نمادهای هیدرولیکی است.نمادهای هیدرولیکی (Hydraulic Symbols) یک زبان بین‌المللی هستند که توسط استانداردهای جهانی مثل ISO 1219 و DIN 24300 معرفی شده‌اند. این نمادها به تکنسین‌ها، طراحان مدار و تعمیرکاران کمک می‌کنند بدون نیاز به توضیح طولانی، مدار هیدرولیکی را در قالب یک نقشه ساده درک کنند.در این مقاله، قصد داریم به صورت جامع و تخصصی به معرفی انواع نمادهای هیدرولیکی بپردازیم، کاربرد هر کدام را توضیح دهیم،. این مطلب یک مرجع کامل خواهد بود تا بتوانید به راحتی نقشه‌های هیدرولیکی را بخوانید و از آن‌ها در تعمیرات و طراحی مدار استفاده کنید.

استانداردهای نمادهای هیدرولیک

نمادهای هیدرولیک بر اساس دو استاندارد جهانی تعریف شده‌اند:

ISO 1219: استاندارد بین‌المللی که بیشترین کاربرد را دارد.

DIN 24300: استاندارد آلمانی که به دلیل پیشرفت صنعت هیدرولیک در اروپا بسیار رایج است.

در این استانداردها، هر جزء از سیستم هیدرولیک (مثل پمپ، شیر یا سیلندر) یک نماد ساده دارد که عملکرد آن را نشان می‌دهد. به همین دلیل، یک نقشه هیدرولیک حتی اگر در اروپا طراحی شده باشد، برای یک مهندس در آسیا هم قابل درک خواهد بود.

دسته‌بندی اصلی نمادهای هیدرولیک

۱. نمادهای پمپ‌ها و موتورها

پمپ‌ها و موتورها از اجزای اصلی سیستم‌های هیدرولیک هستند.

الف) پمپ‌های هیدرولیک

پمپ هیدرولیک وظیفه ایجاد جریان روغن تحت فشار را دارد. در نقشه‌ها، نماد پمپ معمولاً به شکل یک دایره با یک فلش یا دو فلش است که جهت حرکت روغن را نشان می‌دهد.

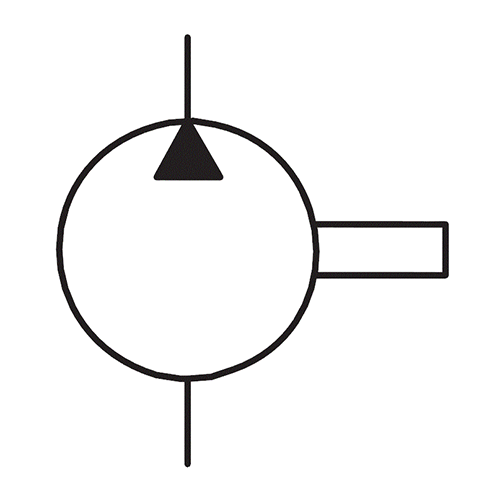

1-پمپ دبی ثابت مدار باز

2-پمپ دبی متغیر مدار باز

3-پمپ دبی متغیر مدار بسته

درک صحیح از نماد های هیدرولیک تنها برای طراحی مدارها مهم نیست بلکه در مراحل عملیاتی مانند تعمیرات پمپ هیدرولیک و حتی فرآیند های تخصصی مانند تست پمپ هیدرولیک نیز کاربرد فراوانی دارد.

۲. نمادهای شیرهای هیدرولیک (Valves)

شیرها در سیستم هیدرولیک وظیفه کنترل مسیر، فشار و دبی سیال را دارند.

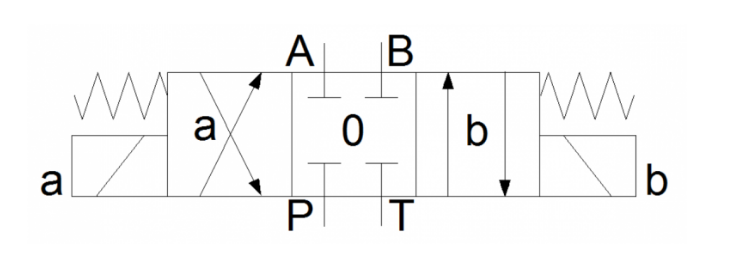

الف) شیرهای کنترل جهت (Directional Valves)

1-

2-

ب) شیرهای فشار (Pressure Valves)

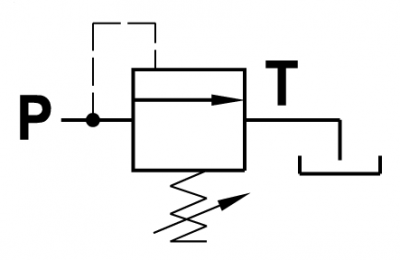

شیر اطمینان (Relief Valve): برای حفاظت مدار در برابر افزایش فشار

شیر کاهش فشار (Pressure Reducing Valve)

ج) شیرهای جریان (Flow Control Valves)

شیر کنترل دبی یک‌طرفه (Check Valves)

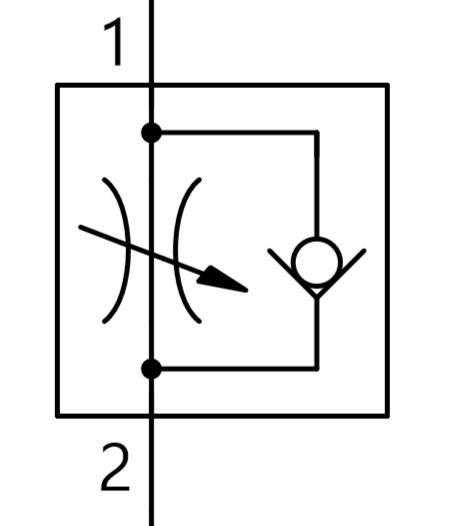

شیر تنظیم سرعت عملگرها (Meter in / Meter out)

یکی از مهم‌ترین نمادهایی که در مدارهای هیدرولیکی دیده می‌شود، مربوط به شیرهای هیدرولیک است. این شیرها وظیفه کنترل فشار، دبی و جهت جریان روغن را بر عهده دارند و نقش کلیدی در عملکرد دقیق سیستم دارند. آشنایی با انواع شیرها و نحوه عملکرد آن‌ها برای مهندسان و تکنسین‌های تعمیرات بسیار ضروری است. برای مطالعه بیشتر می‌توانید مقاله‌ی جامع ما درباره‌ی انواع شیر هیدرولیک و کاربردهای آن‌ها را بخوانید.

۳. نمادهای عملگرها (Actuators)

الف) سیلندرهای هیدرولیک (Hydraulic cylinder)

سیلندر یک‌طرفه

سیلندر دوطرفه

ب) هیدروموتورها

موتورهای هیدرولیک وظیفه تبدیل انرژی روغن تحت فشار به حرکت مکانیکی را دارند. نماد آن‌ها شبیه پمپ است اما فلش جهت مخالف دارد.

1-هیدروموتور دبی ثابت

2-هیدروموتور دبی متغییر

۴. نمادهای اجزای جانبی

الف) مخزن (Tank)

نماد به شکل مستطیل باز در بالا نمایش داده می‌شود.

ب) فیلتر (Filter)

به صورت یک لوزی کوچک روی خط جریان نشان داده می‌شود.

ج) مبدل حرارتی (Cooler/Heater)

Heater

Cooler

نماد با خطوط متقاطع در مدار

د) فشارسنج (Pressure Gauge)

نماد دایره با شاخص داخلی

نتیجه‌گیری

نمادهای هیدرولیکی یک زبان بین‌المللی برای درک و طراحی سیستم‌های هیدرولیک هستند. شناخت آن‌ها برای مهندسان، تکنسین‌ها و تعمیرکاران حیاتی است.

شرکت کیمیا صنعت نوین قائم با سال‌ها تجربه در زمینه هیدرولیک صنعتی، تعمیرات پمپ هیدرولیک، تست پمپ و فیلتراسیون روغن آماده ارائه خدمات تخصصی به صنایع مختلف است.

با مطالعه این مقاله، شما قادر خواهید بود نقشه‌های هیدرولیک را بهتر درک کنید و در تعمیر یا طراحی سیستم‌ها تصمیمات دقیق‌تری بگیرید.
